​增压阀原理及应用

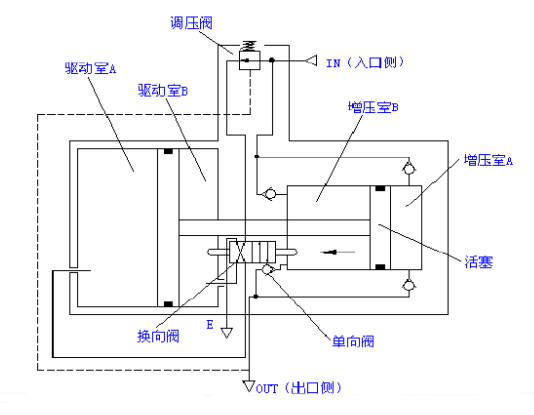

一、增压阀的工作原理：

​​

1.增压阀由驱动室、增压室、换向阀、调压阀和单向阀组成；

2.输入气压分两路，一路打开单向阀充入小气缸的增压室A和B，另一路经调压阀及换向阀向大气缸的驱动室B充气，A排气；

3.大活塞左移，带动小活塞也左移，小气缸B室增压，打开单向阀从出口送出高压气体；

4.小活塞走到头，使换向阀切换，驱动室A进气，B排气，大活塞反向运动，增压室A增压，打开单向阀，继续从输出口送出高压气体；

5.出口压力反馈至调压阀，可使出口压力自动保持在某一值。当需要改变出口压力时，可调节手轮，便能得到在增压比范围内的任意设定的出口压力。

二、增压阀的特点：

1.使用方便：

只要将增压缸的进气口通入压缩空气，即可从出口得到2~10倍入口压力；

2.操作安全：

自动气控换向保持压力恒定，无电弧及火花；安全用于易燃易爆的气体

3.维修简单：

采用外置换向阀，维修方便；

4.节能使用成本低：

通常用于气路中个别或部分装置需要高压的场所，与建高压气站相比成本更低更节能；

三、增压阀的应用

1、增压阀与空压机配合 应用：

1) 阀门、管件、压力容器的耐压测试

2) 工厂主气路压力下降，不能保证启动装置的最低使用压力时，利用增压阀提供高压气体，以维持启动装置正常工作；

3) 空间狭窄，不能配置大口径气缸，但出力又必须确保时；

4) 气控式远距离操作，必须增压以弥补压力损失时；

5) 需要提高气液联动缸的液压力。

2、增压阀与储气罐配合

应用：

应用在工具机(加工中心、数控机床、龙门铣床等)的平衡机构上，作为高压气体配重系统使用。

特点：

a) 驱动介质为普通空气，没有油污污染

b) 体积小，节省能源，维护成本低

c) 气缸减轻螺杆的负荷，减少发热

d) 增压阀是铝合金材料，散热快，耐磨性好

3、测试系统应用：

1）泵体、阀门、管件、压力容器等的气密性测试

2）各种石油工具的气密性测试

特点：

1）输出压力可以无级调节

2）试验过程中，可以自动压力补偿

4、增压机系统应用：

1）工厂压缩空气的二级增压

2）各种产品的气密性试验

3）其它高压应用场合

特点

1）直接利用压缩空气驱动增压系统，无需电源，适用于有防暴要求的场所

2）输出压力和流量都可以无级调速
